Střídavý motor vs stejnosměrný motor: Klíčové rozdíly, jak fungují a jak si vybrat

Střídavý motor a Stejnosměrný motor : Základní rozdíl

Základní rozdíl mezi AC a DC elektromotory je typ elektrického proudu, který je každý navržen tak, aby se přeměnil na mechanickou rotaci. AC motory na střídavý proud – zdroj, který přepóluje při pevné frekvenci (50 Hz nebo 60 Hz v závislosti na standardu sítě). DC motory běží na stejnosměrný proud, kde napětí a proud tečou nepřetržitě jedním směrem. Tento jediný rozdíl v napájecím zdroji pohání každý další rozdíl v konstrukci motoru, metodě řízení rychlosti, požadavcích na údržbu a vhodnosti aplikace.

Oba typy motorů se řídí stejným základním principem — Lorentzovým silovým zákonem, který říká, že vodič s proudem umístěný v magnetickém poli působí silou kolmou jak na směr proudu, tak na směr pole. Točivý moment, který roztáčí rotor, je přímým důsledkem této síly působící přes mezeru mezi stacionárními a rotujícími součástmi. Čím se liší mezi Střídavé a stejnosměrné elektromotory je způsob, jakým se magnetické pole vytváří, jak je udržováno a jak v průběhu času interaguje s vinutím rotoru.

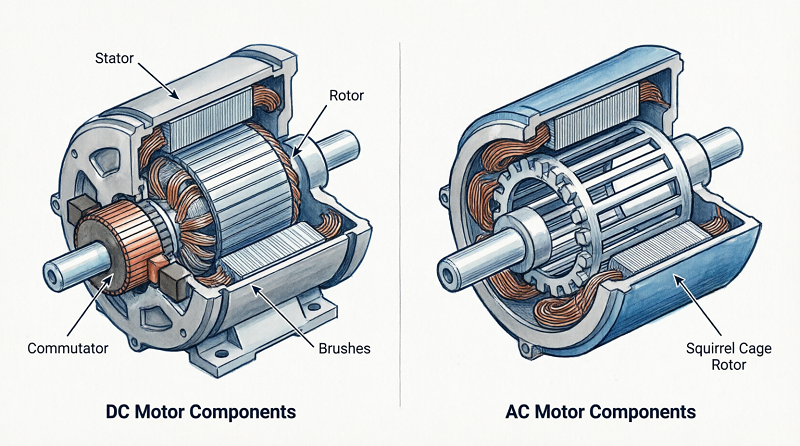

Jak fungují střídavé motory

Elektrické střídavé motory generovat rotující magnetické pole ve statoru – stacionární vnější sestavě – dodáváním střídavého proudu do distribuovaných vinutí uspořádaných kolem vývrtu statoru. U třífázového indukčního motoru jsou tři fáze od sebe posunuty o 120° v prostoru i čase, čímž vzniká pole, které se nepřetržitě otáčí synchronní rychlostí. Toto točivé pole indukuje proud ve vodičích rotoru elektromagnetickou indukcí; indukovaný proud zase vytváří své vlastní magnetické pole a interakce mezi těmito dvěma poli vytváří točivý moment.

Rotor indukčního motoru s kotvou nakrátko — nejrozšířenější varianta elektrické střídavé motory globálně – neobsahuje žádná vinutí, žádné kartáče a žádná externí elektrická připojení. Rotorové tyče jsou na každém konci zkratovány vodivými koncovými kroužky a proud jimi protéká čistě indukcí. Díky této konstrukci jsou střídavé motory s klecovou klecí výjimečně robustní: kromě ložisek se nevyskytují žádné opotřebitelné kontaktní části a motor může běžet nepřetržitě po léta v prašném, vlhkém prostředí nebo prostředí se silným vibracemi s minimální údržbou.

Synchronní střídavé motory fungují na příbuzném, ale odlišném principu: rotor je magnetizován – buď permanentními magnety, nebo samostatně buzeným budicím vinutím – a blokuje se v kroku s rotujícím statorovým polem a běží přesně synchronními otáčkami bez ohledu na zatížení (v mezích vytahovacího momentu). Synchronní motory se používají tam, kde je vyžadována přesná konzistence otáček, včetně textilních strojů, papíren a přesných čerpacích systémů.

Jak fungují stejnosměrné motory

V konvenčním kartáčovaném DC motor , stator vytváří stacionární magnetické pole — buď z permanentních magnetů, nebo z vinutí pole napájených stejnosměrným proudem. Rotor, nazývaný kotva, nese vinuté vodiče spojené se segmentovým komutátorem. Uhlíkové kartáče udržují kluzný elektrický kontakt s komutátorem a přepínají směr proudu přes postupné cívky kotvy, když se rotor otáčí. Tato mechanická komutace zajišťuje, že proud kotvy vždy teče ve směru, který udržuje krouticí moment ve stejném směru otáčení, bez ohledu na polohu rotoru.

Rozhraní komutátor-kartáč je určujícím strukturálním rozdílem mezi kartáčovanými DC motory a AC motory . Umožňuje přímou regulaci rychlosti – snížení napájecího napětí nebo proudu kotvy přímo snižuje rychlost – ale zavádí povinnosti údržby. Kartáče se progresivně opotřebovávají, vytvářejí uhlíkový prach a vyžadují pravidelnou kontrolu a výměnu. Při vysokých rychlostech nebo v prašném prostředí se opotřebení kartáče výrazně zrychluje. V aplikacích, kde je obtížný přístup k údržbě nebo kde je problémem kontaminace, je to rozhodující nevýhoda.

Bezkomutátorové stejnosměrné motory (BLDC) zcela eliminují komutátor a nahrazují mechanické spínání elektronickou komutací prostřednictvím vyhrazeného ovladače, který monitoruje polohu rotoru pomocí snímačů Hallova efektu nebo zpětného EMF snímání a spíná proud ve vinutí statoru v pořadí. Motory BLDC kombinují flexibilitu řízení rychlosti tradičních stejnosměrných konstrukcí s mechanickou jednoduchostí střídavých indukčních motorů a staly se dominantní volbou v aplikacích od počítačových chladicích ventilátorů a trakčních pohonů elektrických vozidel až po průmyslové servosystémy a pohon dronů.

Střídavý a stejnosměrný elektromotor: Srovnání vedle sebe

Níže uvedená tabulka shrnuje princip rozdíly mezi AC a DC motory v parametrech specifikace, které jsou nejrelevantnější pro průmyslová a komerční rozhodnutí o nákupu.

Řízení rychlosti: Praktický rozdíl mezi AC a DC elektromotory

Kontrola rychlosti je tam, kde rozdíl mezi AC a DC elektromotory se stává provozně nejvýznamnější. U kartáčovaného stejnosměrného motoru je rychlost přímo úměrná napětí kotvy a nepřímo úměrná toku pole – nastavením buď proměnné pomocí jednoduchého reostatu nebo regulátoru PWM se dosáhne plynulé změny rychlosti v širokém rozsahu. Díky tomu se stejnosměrné motory staly výchozí volbou pro průmyslové pohony s proměnnou rychlostí po většinu 20. století, zejména v aplikacích, jako jsou válcovny, papírenské stroje a jeřábové kladkostroje, kde bylo potřeba plynule upravovat rychlost pod zatížením.

Nástup spolehlivých, cenově výhodných frekvenčních měničů (VFD) zásadně změnil konkurenční pozici společnosti AC motory and DC motors v aplikacích s proměnlivou rychlostí. VFD převádí síťové napájení s pevnou frekvencí na výstup s proměnnou frekvencí a proměnným napětím, což umožňuje střídavému indukčnímu motoru běžet při jakékoli rychlosti v širokém rozsahu – obvykle 10 % až 120 % jmenovité rychlosti – s plnou kontrolou točivého momentu. Moderní frekvenční měniče implementují algoritmy vektorového řízení nebo přímého řízení točivého momentu (DTC), které poskytují dynamickou odezvu srovnatelnou se stejnosměrným měničem, čímž eliminují primární výkonnostní výhodu, kterou dříve měly stejnosměrné systémy.

Praktický význam spočívá v tom, že pro nové průmyslové instalace s pevnou nebo proměnnou rychlostí, které čerpají z třífázového zdroje střídavého proudu, je téměř vždy ekonomicky a technicky nejlepší volbou indukční motor na střídavý proud s hodnocením IE3 nebo IE4 s VFD. Zbývající pevností stejnosměrného motoru jsou mobilní zařízení napájená bateriemi (kde je napájení ze své podstaty stejnosměrné), aplikace vyžadující velmi vysoký startovací moment při nízkém napájecím napětí a starší zařízení, kde je modernizace stávající infrastruktury stejnosměrného proudu nákladná.

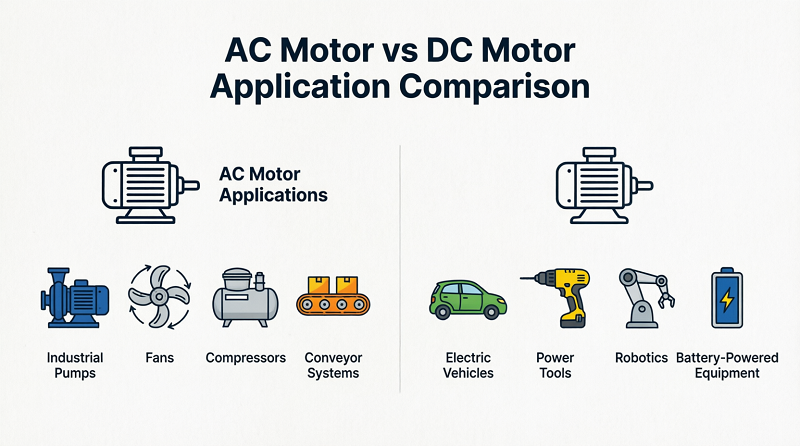

Výběr mezi střídavými a stejnosměrnými motory: Aplikační rámec rozhodování

Žádný jednotlivý typ motoru není univerzálně lepší. Správný výběr mezi AC DC elektromotory závisí na konkrétních požadavcích aplikace, dostupném napájecím zdroji, prostředí údržby a celkových nákladech na vlastnictví po dobu životnosti návrhu.

AC indukční motor zvolte, když:

• Instalace čerpá ze standardního jednofázového nebo třífázového síťového napájení.
• Pracovní cyklus je nepřetržitý nebo téměř nepřetržitý a prostředí je drsné, mokré, prašné nebo výbušné – bezkomutátorová konstrukce eliminuje riziko vznícení způsobeného obloukem kartáče.
• Výkon přesahuje 50 kW, kde AC indukční motory nabízejí značné výhody z hlediska nákladů a účinnosti oproti ekvivalentním DC konstrukcím.
• K dispozici je minimální přístup pro údržbu – ventilátory HVAC, čerpadla, kompresory a pohony dopravníků ve vzdálených nebo obtížně přístupných místech.

Vyberte kartáčovaný stejnosměrný motor, když:

• Aplikace je napájena bateriemi a je nízkonapěťová – elektrické nářadí, malá zařízení, automobilová příslušenství a hobby robotika.
• Je vyžadován velmi vysoký rozběhový moment vzhledem k velikosti motoru a pracovní cyklus je přerušovaný.
• Rozpočet řídicí elektroniky je omezený — jednoduchý PWM regulátor je podstatně levnější než VFD nebo BLDC ovladač.

Bezkomutátorový stejnosměrný motor zvolte, když:

• Aplikace vyžaduje vysokou účinnost, vysokou hustotu výkonu a dlouhou životnost v kompaktním provedení – elektrická vozidla, drony, lékařská zařízení a přesné servosystémy.
• Rychlost a poloha musí být řízena s vysokou přesností v širokém dynamickém rozsahu.
• Údržba je nepraktická, ale spolehlivost je kritická – absence kartáčů a komutátoru eliminuje nejběžnější poruchový režim u stejnosměrných motorů.

V praxi je hranice mezi AC motory and DC motors se s dozráváním výkonové elektroniky výrazně rozmazal. BLDC motor poháněný sofistikovaným třífázovým invertorem je elektricky nerozeznatelný od synchronního střídavého motoru s permanentními magnety — stejný hardware lze klasifikovat jako oba, v závislosti na použitém řídicím algoritmu. V konečném důsledku záleží na tom, zda kompletní systém motorového pohonu poskytuje požadovanou charakteristiku točivého momentu a rychlosti, účinnost, spolehlivost a celkové náklady na vlastnictví pro cílovou aplikaci.
